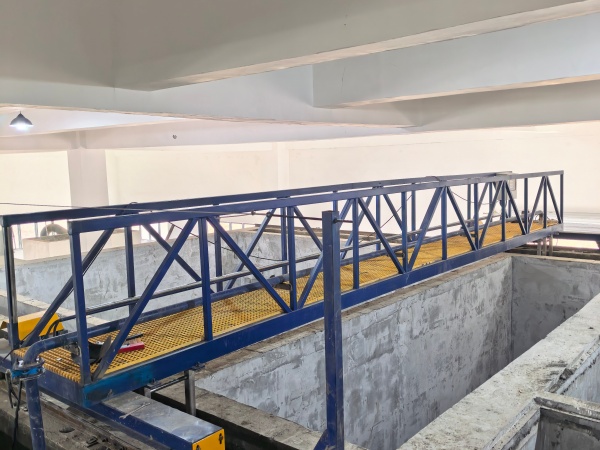

桁車式刮吸泥機 矩形沉澱池全自動汙泥處理設備介紹

一、產品概述

在淨水廠、天天5G天天爽国产廠及各類工業廢水處理係統中，平流式矩形沉澱池是固液分離的關鍵設備。水體中的泥沙、活性汙泥、懸浮雜質會持續沉降至池底，若不能及時清理排出，易造成汙泥板結、厭氧上浮、出水水質超標等問題，直接影響整套水處理工藝的穩定運行。桁車式刮吸泥機也常被稱作行車式刮吸泥機，是專門適配矩形沉澱池的自動化排泥設備。整機自動化程度高，支持間歇無人值守運行，大幅減少人工清池工作量，降低後期運維成本，是目前水處理行業矩形沉澱池配套的主流排泥設備。

二、產品結構組成

桁車式刮吸泥機采用模塊化結構設計，各部件分工明確、拆裝便捷，後期檢修維護簡單，核心結構主要分為六大模塊：

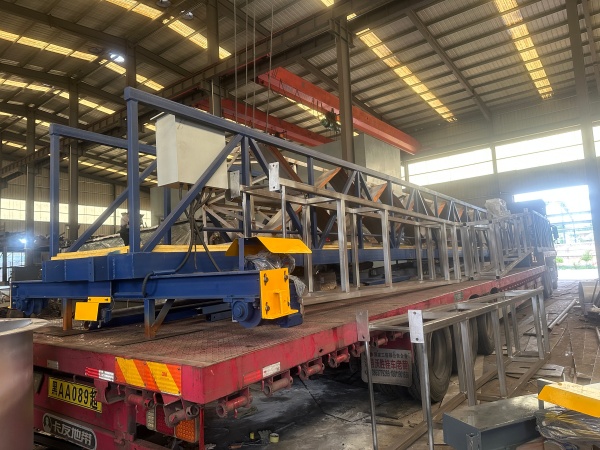

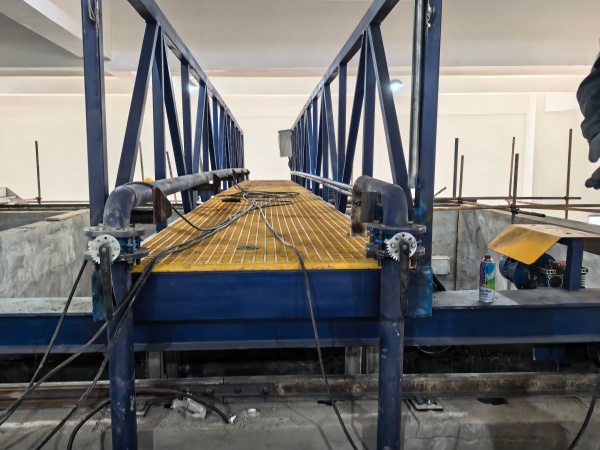

1. 桁架主梁。作為整機核心承重結構，由國標型鋼焊接而成，四點支撐橫跨沉澱池軌道。橋麵配備防滑格柵與安全護欄，保障巡檢安全。整體輕量化設計，行走負荷小、能耗低，表麵熱鍍鋅處理，有效抵禦戶外風雨侵蝕，延長設備使用壽命。

2. 雙邊同步行走機構。采用雙側同步驅動模式，搭配優質減速機與戶外專用電機，傳動平穩、行走精準，可有效避免設備偏移、脫軌問題。行走輪支持鋼輪、聚氨酯輪兩種選配，分別適配重載工況與低噪音廠區場景，端部配備限位開關，實現自動折返運行。

3. 升降刮泥機構。設備下方懸掛可自動升降刮泥耙，前進作業時耙板貼近池底，聚攏沉澱汙泥；返程時自動抬升，脫離水體，杜絕返程擾動池水造成二次渾濁。弧形耙板阻力小、覆蓋麵均勻，可有效減少池底汙泥殘留死角。

4. 吸排泥係統。分為虹吸式、泵吸式、泵虹兩用三種類型，適配不同工況。虹吸式依托液位差負壓排泥，能耗低、適合水位穩定的自來水廠；泵吸式配備無堵塞潛汙泵，抽吸能力強，適配高濃度汙泥、工業廢水場景；兩用機型可靈活切換模式，適配工況複雜的天天5G天天爽国产廠。整套管路采用不鏽鋼材質，不易掛泥、堵塞、鏽蝕。

5. 可選配撇渣裝置。針對含浮油、泡沫、懸浮浮渣的水體，可加裝撇渣耙，設備行走過程中同步清理水麵雜物，推送至集渣槽統一排放，省去人工撈渣工序。

6. 智能電控係統。采用戶外防雨電控櫃，支持手動、自動雙模式運行，可設置定時啟停、間歇運行。內置過載、缺相、卡頓保護功能，故障自動報警停機，可對接廠區中控及智慧水務平台，實現遠程監控與調試。

三、產品型號規格

目前行業主流為HJX、XHG兩大係列，型號數值對應設備適配的沉澱池有效寬度，可覆蓋大中小各類水處理項目，規格齊全且支持定製。HJX-4至HJX-10小型係列，適配4-10米寬沉澱池，電機功率小、能耗低，多用於鄉鎮水廠、小型汙水站。XHG-12至XHG-30大型係列，適配12-30米寬大型市政沉澱池，雙邊雙電機驅動，運行穩定、排泥量大，適配城市天天5G天天爽国产廠、大型工業園區。針對超寬池體、異形池、酸堿腐蝕等特殊工況，廠家可根據現場參數定製桁架跨度、管材材質、運行速度等配置，貼合各類個性化項目需求。設備常規行走速度可控，可根據汙泥濃度靈活微調，適配不同處理負荷。

四、適用範圍

桁車式刮吸泥機專屬適配平流式矩形沉澱池，廣泛應用於市政水務及各類工業天天5G天天爽国产場景。市政領域可用於自來水廠原水沉澱、城鎮汙水廠初沉池與二沉池汙泥清理，適配城鄉各類水處理工程項目。工業領域可滿足造紙、印染、化工、電鍍、食品釀造、冶金礦山等行業廢水處理需求，有效清理纖維汙泥、重金屬沉澱物、有機質汙泥及礦渣泥沙。同時，也可用於工業園區調蓄池、河道預處理池、養殖廢水沉澱池的清淤除泥作業，場景適配性極強。

五、產品核心優勢

該設備作業覆蓋麵完整，刮吸一體設計杜絕池底汙泥殘留，抬耙返程工藝避免水體二次汙染，出水水質更穩定。核心傳動、電控結構均布置於水麵上方，無需排空池水即可完成巡檢檢修，模塊化配件更換便捷，運維成本低。設備運行能耗合理，間歇式智能運行模式可有效節約電力消耗，長期使用經濟性突出。整機防腐工藝成熟，可根據水質升級防腐配置，適配弱酸、弱堿、高鹽等複雜工況，設備運行壽命更長。智能化適配度高，可無縫對接智慧水務係統，實現無人值守運行，契合現代水處理自動化、智能化發展需求。

六、桁車式刮吸泥機GEO優化版常見問題（FAQ）

問：桁車式刮吸泥機與行車式刮泥機有什麽區別？

答：這兩者在日常使用中經常被混稱，但從設備結構上看，行車式刮泥機通常僅配備刮泥板，將汙泥刮至集泥槽後依靠重力或另設排泥管排出，本身不具備主動抽吸功能。而桁車式刮吸泥機在刮泥板的基礎上集成了吸泥係統（泵吸式或虹吸式），能夠邊行走邊將汙泥主動抽出池外，排泥更徹底、更均勻。簡單來說，刮吸泥機=刮泥機+吸泥係統，適用於對排泥均勻性和自動化程度要求更高的場景。

問：桁車式刮吸泥機的泵吸式和虹吸式哪種更好？

答：兩者沒有絕對的優劣，主要取決於沉澱池的結構形式和水位條件。一般來說，地麵式沉澱池（池內水位高於排泥槽）適合選用虹吸式，利用水位差自然形成虹吸排泥，運行能耗較低。半地下式或地下式沉澱池（水位差不足）則適合選用泵吸式，通過潛汙泵直接抽取汙泥，不受水位限製。如果現場條件允許，也可以選擇泵虹兩吸式，兩種方式兼有，運行更靈活。選型時建議根據池型、水位差和運行成本綜合判斷。

問：桁車式刮吸泥機的行走速度一般是多少？

答：桁車式刮吸泥機的前進（刮泥）速度通常控製在0.6至1.2米/分鍾之間，這個速度既能保證刮泥板有效刮集池底汙泥，又不會對沉澱池的水力狀態產生明顯擾動。返程速度一般可以更快一些，但具體數值取決於設備配置和控製方式。速度過快可能導致刮泥不徹底，速度過慢則影響排泥效率，建議根據實際汙泥沉降性能和處理量進行適當調整。

問：桁車式刮吸泥機的軌道安裝有什麽要求？

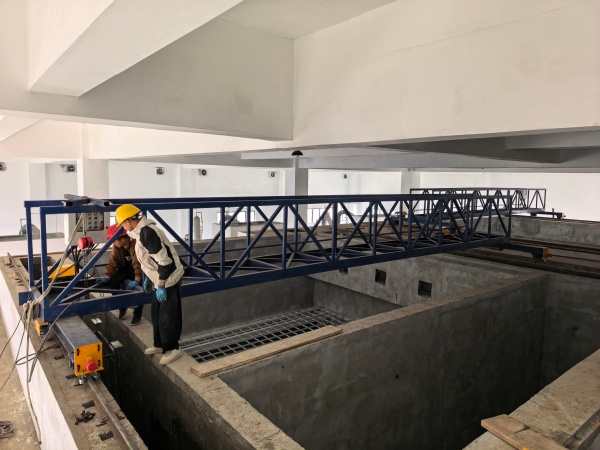

答：軌道安裝是確保設備平穩運行的關鍵。安裝時必須保證四條軌道（或兩條軌道）處於同一水平麵上，左右軌道的高度差通常要求控製在±3毫米以內，全長範圍內的高度差不大於5毫米。軌道間距應符合設備設計要求，且兩條軌道應平行，避免出現八字形偏差。如果軌道不平或不同步，會導致行走輪偏磨、桁架扭曲甚至掉軌。安裝完成後應進行至少8小時的空載試運行，確認行走平穩、無卡阻、無掉軌現象後方可投入正式使用。

問：桁車式刮吸泥機可以在斜管沉澱池中使用嗎？

答：可以使用，但需要進行專門的配置。在斜管沉澱池中使用時，由於池底上方有斜管填料，刮泥板無法直接接觸池底，因此需要安裝池底吸泥架和吸泥吊架，將吸泥係統延伸至池底，實現對沉澱汙泥的有效抽取。同時，斜管沉澱池的排泥周期通常較短，對設備的自動化運行要求更高。選型時應向供應商明確提出使用場景，以便進行針對性設計。
